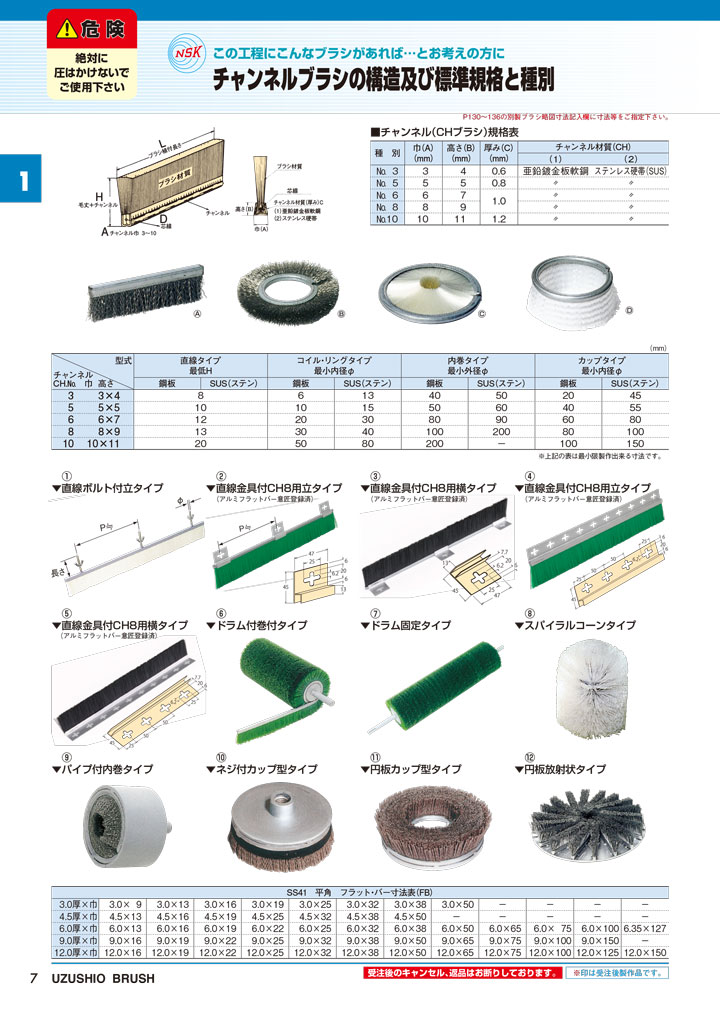

■チャンネル（CHブラシ）規格表 |
| 種 別 |
巾(A)
（mm） |
高さ(B)
（mm） |
厚み(C)
（mm） |
芯線(D)
（mm） |
チャンネル材質（CH）
(1) （2) |
| No. 3 |
3 |
4 |
0.6 |
1.2 |
亜鉛鍍金板軟鋼(SPGC) ステンレス硬帯(SUS304) |
| No. 4 |
4 |
4 |
0.8 |
1.2 |
〃 〃 |
| No. 5 |
5 |
5 |
0.8 |
1.2 |
〃 〃 |
| No. 6 |
6 |
7 |
1.0 |
1.5 |
〃 〃 |
| No. 8 |
8 |
9 |
1.0 |
1.5 |
〃 〃 |
| No.10 |
10 |
11 |
1.2 |
2.0 |
〃 〃 |
| No.13 |
13 |
14 |
1.4 |
2.0 |
〃 〃 |
|
|
|
|
|
|
| （mm) |
|
|
直線タイプ
最低H |
コイル・リングタイプ
最小内径φ |
内巻タイプ
最小外径φ |
カップタイプ
最小内径φ |
| SPGC(鋼) |
SUS(ステン) |
SPGC(鋼) |
SUS(ステン) |
SPGC(鋼) |
SUS(ステン) |
SPGC(鋼) |
SUS(ステン) |
|
|
8 |
6 |
13 |
38 |
55 |
20 |
40 |
|
|
13 |
10 |
15 |
50 |
65 |
25 |
50 |
|
|
13 |
10 |
15 |
50 |
65 |
25 |
50 |
|
|
15 |
15 |
25 |
75 |
80 |
40 |
80 |
|
|
19 |
38 |
50 |
140 |
150 |
80 |
120 |
|
|
21 |
75 |
120 |
150 |
160 |
110 |
150 |
|
|
30 |
300 |
|
|
|
|
|
|
| ※上記の表は最小限製作出来る寸法です。 |
|
|
|
| SS41 平角 フラット・バー寸法表（FB） |
| 3.0厚×巾 |
3.0× 9 |
3.0×13 |
3.0×16 |
3.0×19 |
3.0×25 |
3.0×32 |
3.0×38 |
3.0×50 |
− |
− |
− |
− |
| 4.5厚×巾 |
4.5×13 |
4.5×16 |
4.5×19 |
4.5×25 |
4.5×32 |
4.5×38 |
4.5×50 |
− |
− |
− |
− |
− |
| 6.0厚×巾 |
6.0×13 |
6.0×16 |
6.0×19 |
6.0×22 |
6.0×25 |
6.0×32 |
6.0×38 |
6.0×50 |
6.0×65 |
6.0×75 |
6.0×100 |
6.0×127 |
| 9.0厚×巾 |
9.0×16 |
9.0×19 |
9.0×22 |
9.0×25 |
9.0×32 |
9.0×38 |
9.0×50 |
9.0×65 |
9.0×75 |
9.0×100 |
9.0×150 |
− |
| 12.0厚×巾 |
12.0×16 |
12.0×19 |
12.0×22 |
12.0×25 |
12.0×32 |
12.0×38 |
12.0×50 |
12.0×65 |
12.0×75 |
12.0×100 |
12.0×125 |
12.0×150 |
|
|
